常用光模块的种类与选型选择
来源: | 作者:北京威尼斯棋牌科技 | 发布时间: 19天前 | 77 次浏览 | 分享到:


常见光模块的封装类型及其特点，包括1x9、SFP、SFP+、QSFP+，通常可以根据光模块拉环颜色来区分不同波长。光模块拉环颜色主要用于标识光纤类型、波长及功能，便于技术人员快速识别模块参数和应用场景。







‌单模光纤模块‌。

· ‌蓝色拉环‌：1310nm波长（千兆/万兆模块，传输距离20-40km）。‌‌

· ‌黄色拉环‌：1550nm波长（长距离传输，如40km以上）。‌‌

· ‌紫色拉环‌：1490nm波长（常用于PON网络）。‌‌

· ‌绿色拉环‌：80km以上超长距离模块。‌‌

· ‌红色拉环‌：1550nm波长（40km距离）。‌‌



‌多模光纤模块‌。

· ‌黑色拉环‌：850nm波长（短距离传输，通常≤550米）。‌‌‌‌









‌特殊功能模块‌。

· ‌灰色拉环‌：CWDM模块的1470nm或1310nm波段。‌‌‌‌

· ‌橙色/棕色拉环‌：单纤双向模块（BIDI）或CWDM特定波段。‌‌

· ‌无色/透明拉环‌：测试或未分类光纤。‌‌



‌注意事项‌

· ‌非标准化差异‌：不同厂商可能采用非统一配色方案，实际操作中需结合模块标签或说明书确认。‌‌‌‌

· ‌CWDM模块复杂性‌：其拉环颜色与波长对应关系更复杂，例如灰色对应1470nm、绿色对应1530nm等。‌‌

· ‌单模与多模快速区分‌：黑色拉环通常为多模（850nm），蓝色/黄色/紫色多用于单模。‌‌

1. 通过光模块的拉环颜色来分辨波长
1.1 常用的光模颜色区分：

常用的光模块有四种波长，850nm，1310nm，1490nm，1550nm。其中千兆SPF光模块850nm对应的拉环颜色为黑色，1310nm对应的拉环颜色为蓝色，1490nm的拉环颜色为紫色，但是1550nm的拉环颜色通常为黄色，80KM以上的光模块威尼斯注册送38元通常用绿色的拉环。







具体见下图所示：

波长

850NM

1310NM

1490NM

1550NM

拉环颜色






1.2 CWDW模块颜色区分

对CWDW SFP模块来说，一共有18个波长，波段分为前波和后波，前波为1270nm-1450nm，后波为1470nm-1610nm。具体的波长对应的拉坏颜色如下面的表格。

波长

1270nm

1290nm

1310nm

1330nm

1350nm

1370nm

1390nm

1410nm

1430nm

1450nm

颜色











波长

1470nm

1490nm

1510nm

1530nm

1550nm

1570nm

1590nm

1610nm



颜色













1.3 10G双纤光模块

10G双纤光模块主要有三个波长850nm，1310nm，1550nm，波长为850nm对应的拉坏颜色为黑色，1310nm的拉坏颜色为蓝色，1550nm 40KM的拉坏颜色为红色，1550nm 80KM的拉环颜色为白色。

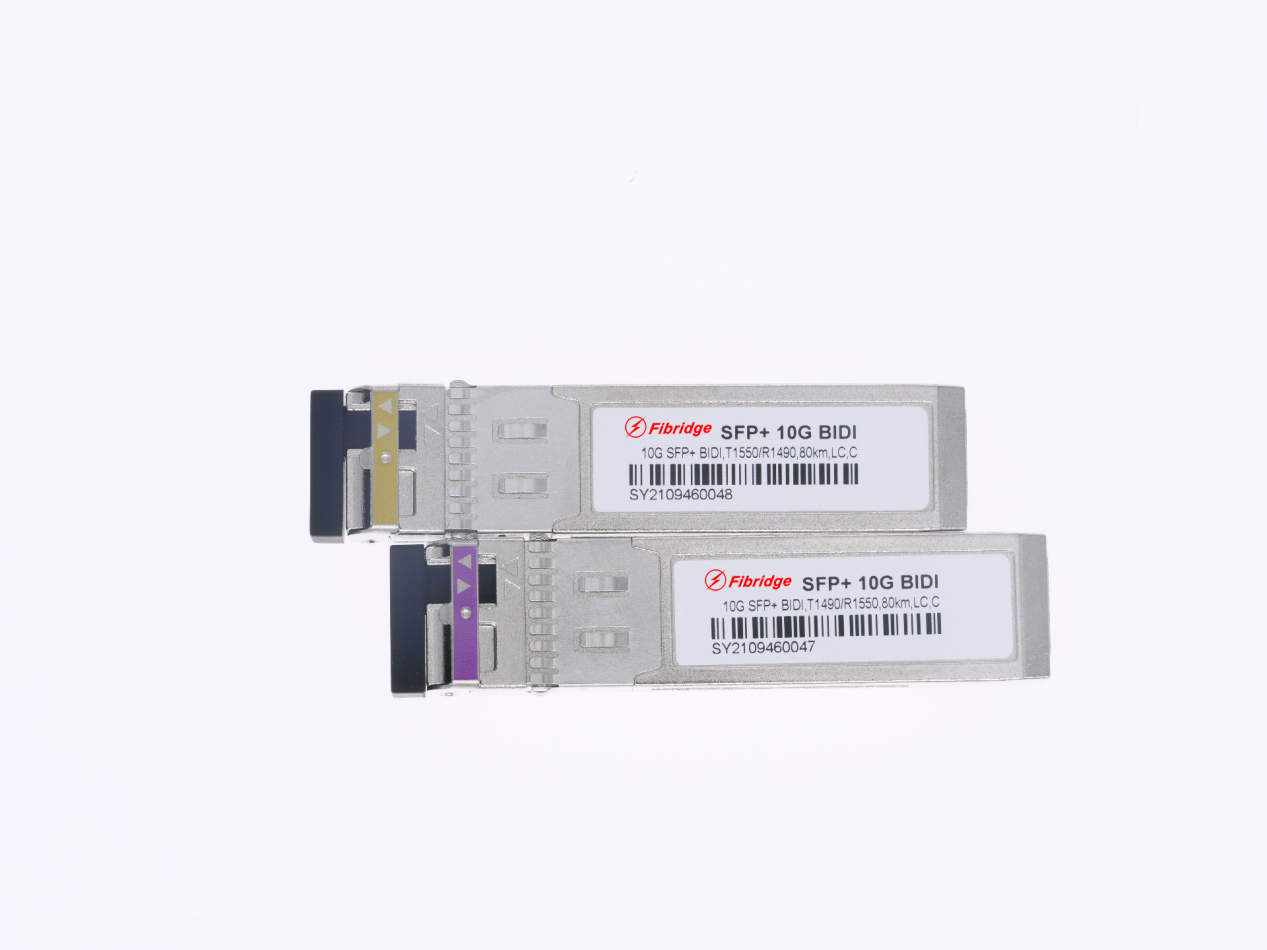

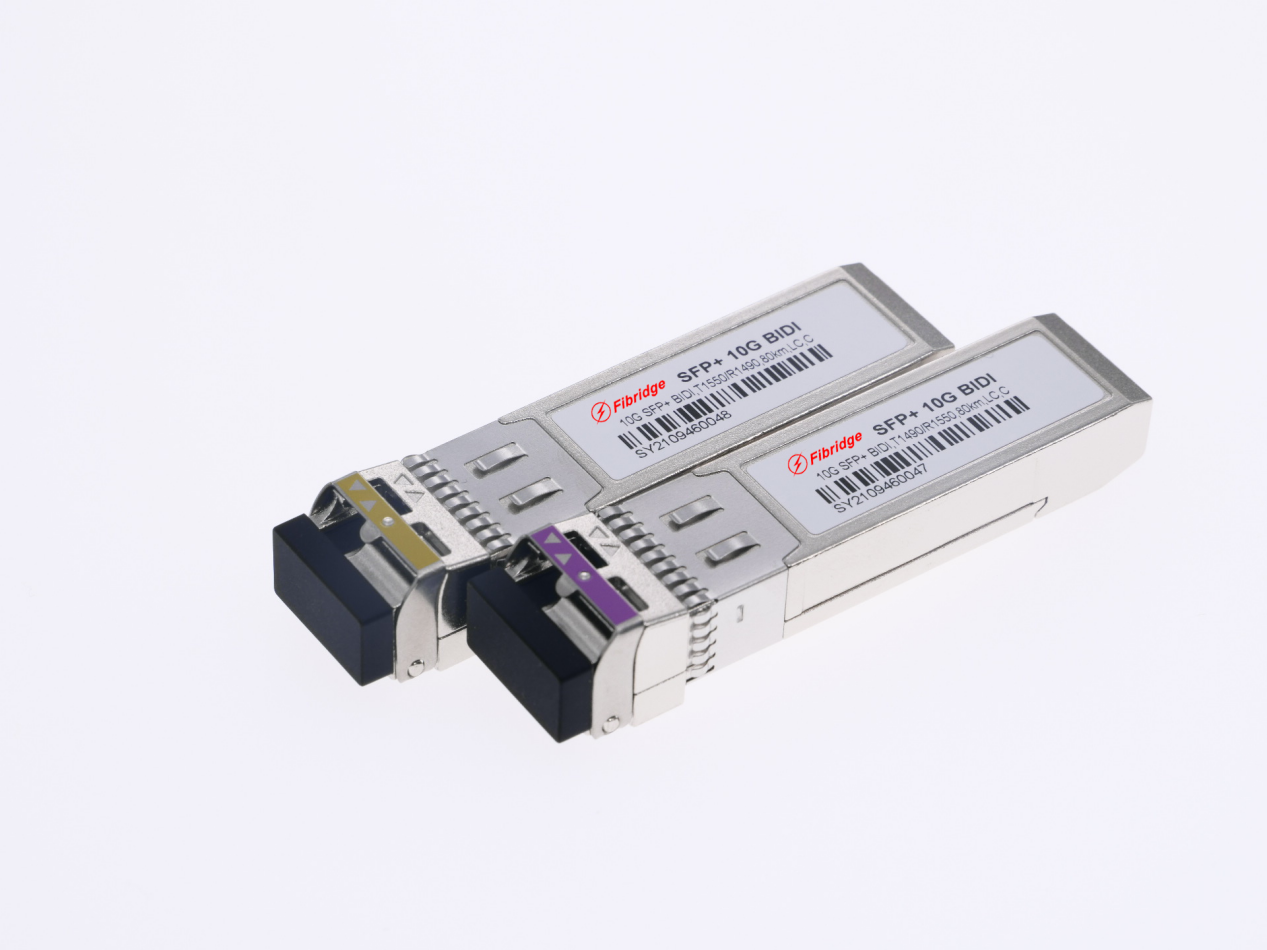

1.4 10G单纤光模块

10G单纤光模块波长及拉环颜色分别为1270nm（黑色）、1330nm（蓝色）、1490nm（紫色）、1550nm（黄色）。

10G双纤

10G单纤

波长

850nm

1310nm

1550nm

1270nm

1330nm

1490nm

1550nm

颜色




白色







2. 光模块的几种封装

最常用的封装就是SFP、SFP+。按照封装类型，光模块主要分为：1*9、SFP、SFP+、SFP28、以及QSFP+、QSFP28、QSFP-DD。

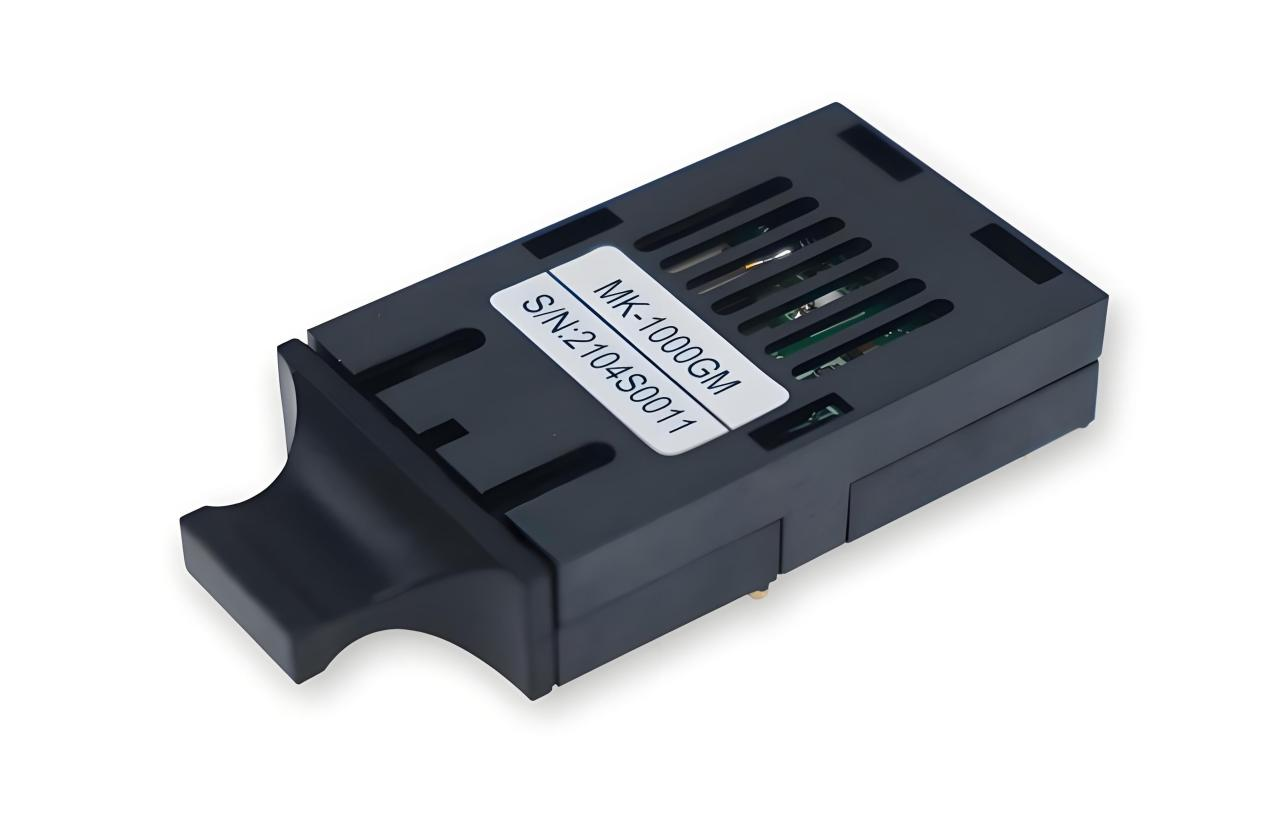

2.1 1*9封装

封装1*9的光模块有9个PIN角，所以又被称9针或9PIN光模块，焊接型光模块，主要采用SC接口，一般速率为10M、155M、622M、1.25G。

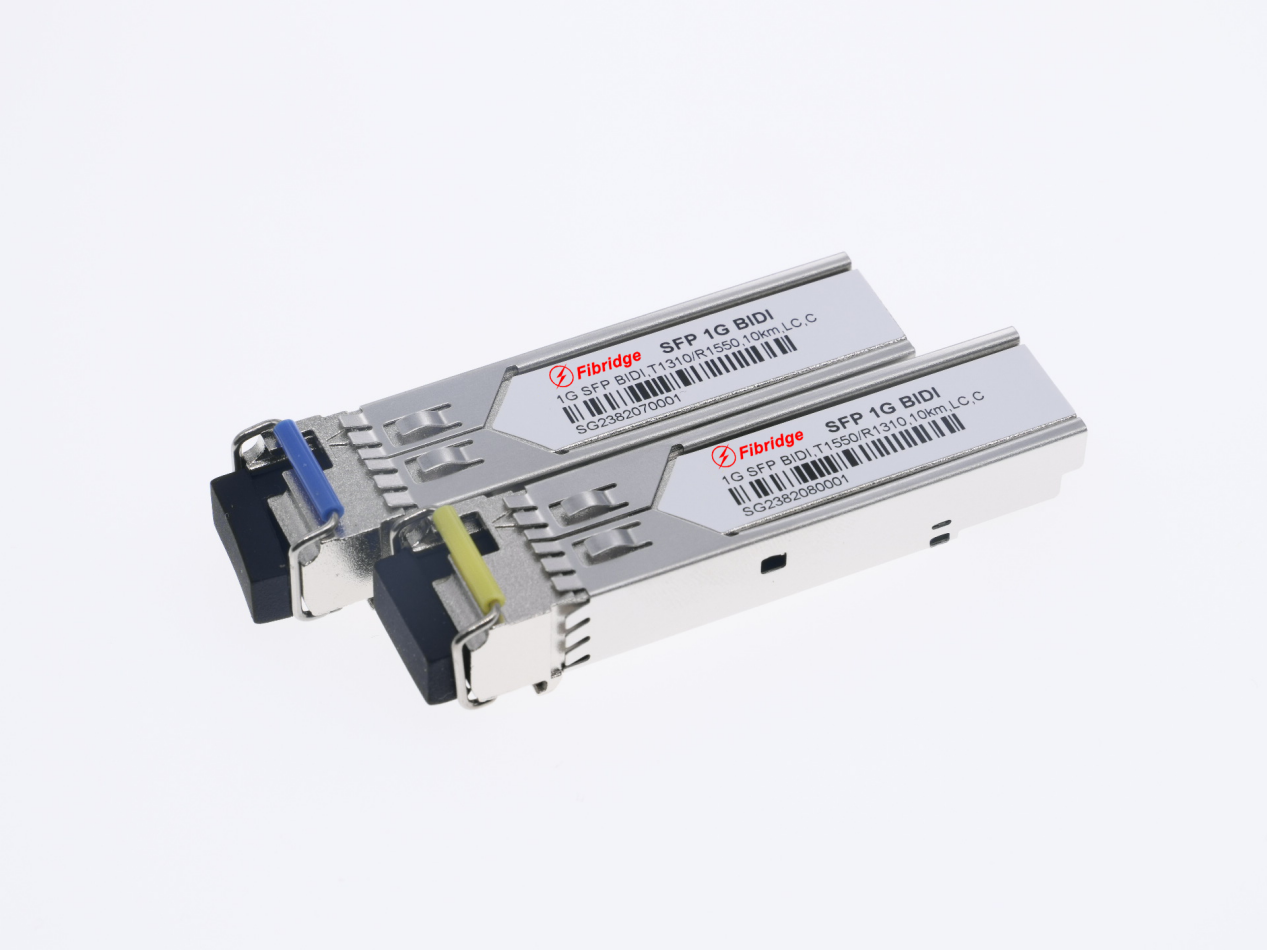

2.2 SFP封装

封装为SFP光模块接口为LC，SC，属于小型可插拔光模块，按照速率可分为155M、622M、1.25G、2.5G。波长通常分为850nm、1310nm、1550nm、1490nm，波长为850nm的是SFP多模，传输距离通常在2KM以下，波长为1310nm，1490nm，1550nm的是单模，传输距离在2KM以上。

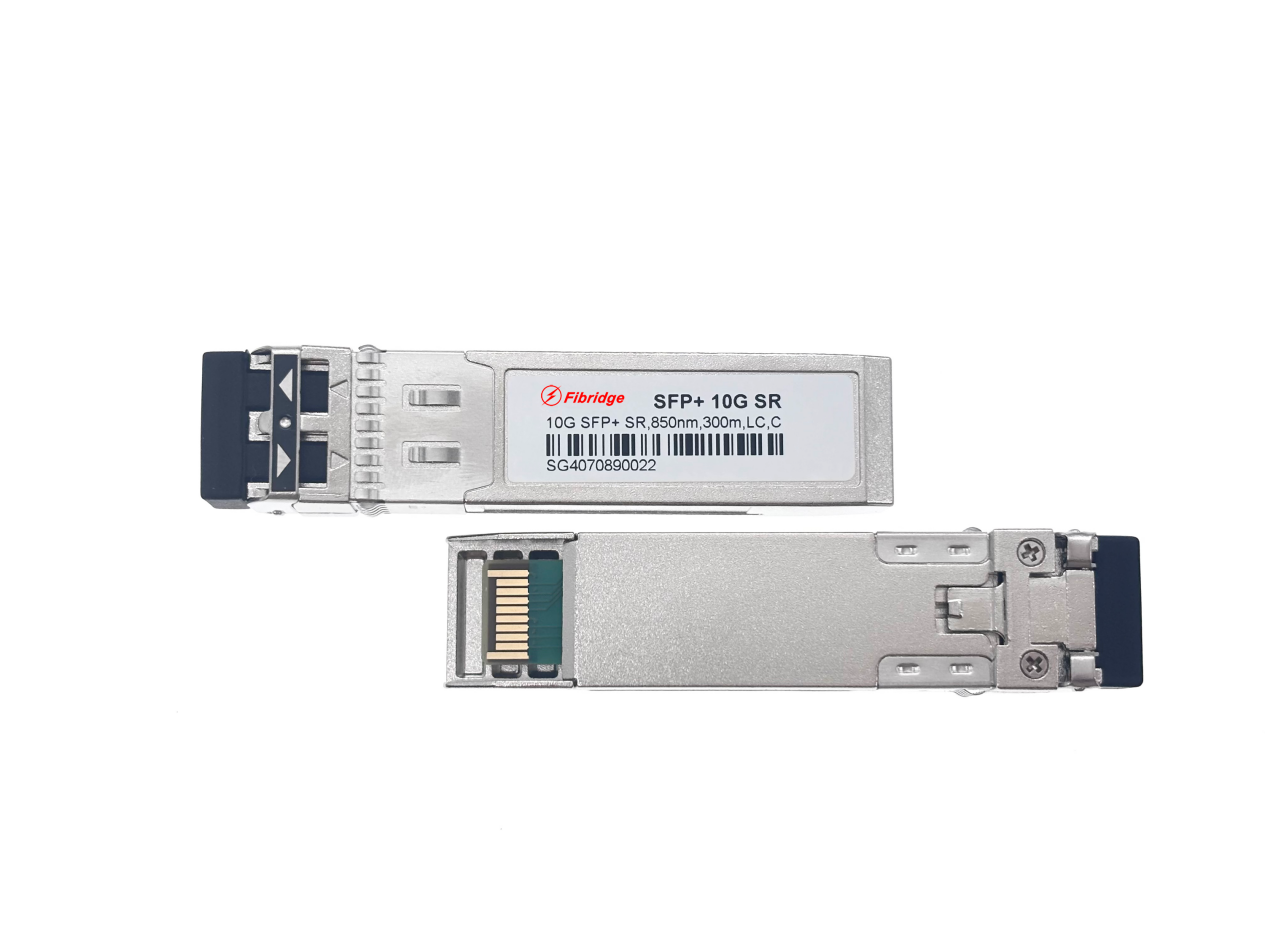

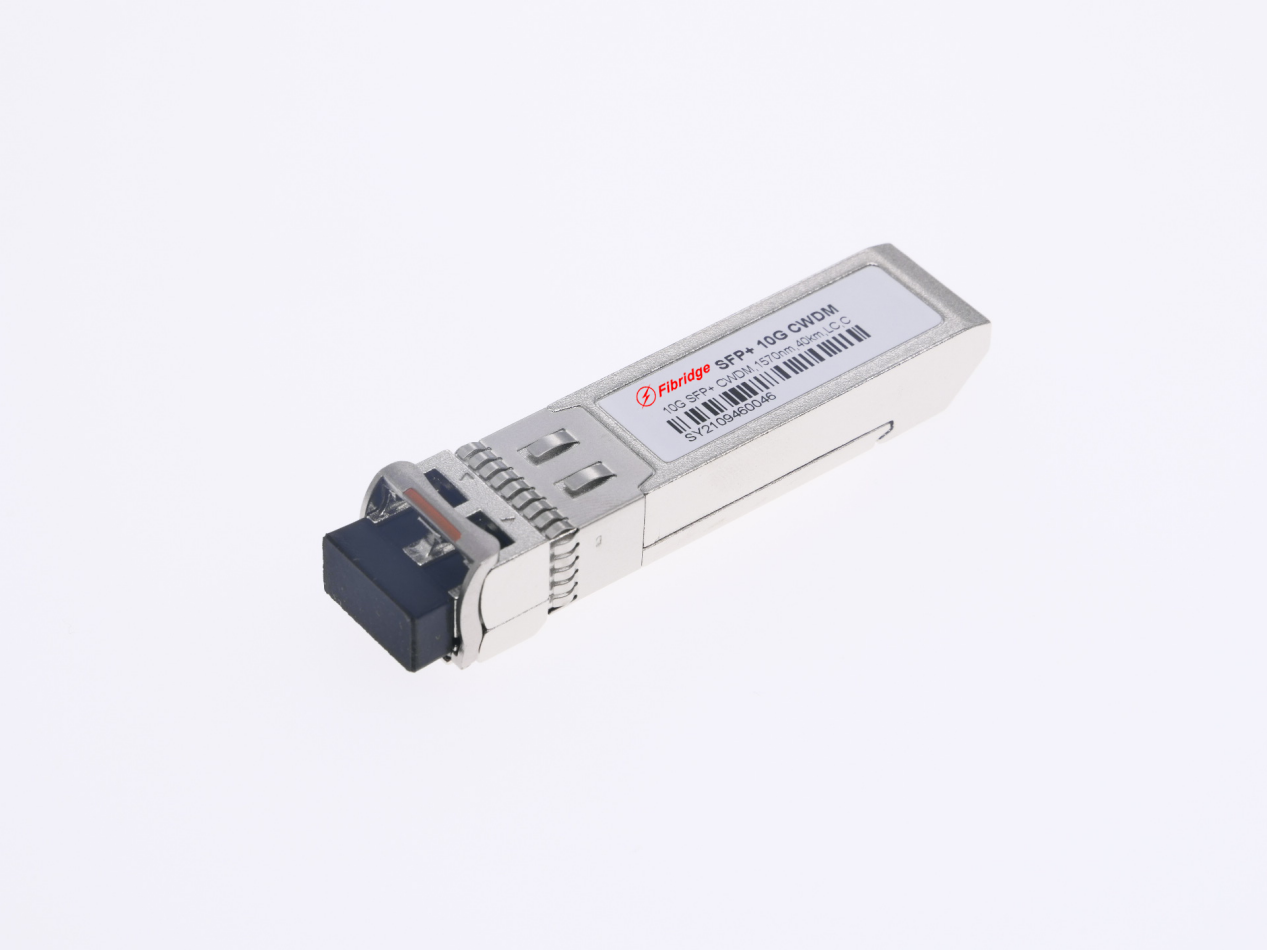

2.3 SFP+封装

SFP+是SFP的升级版，速率为6G、8G、10G、16G，通常传输波长为850nm，1310nm或1550nm，最高传输速率支持10Gbit/s。

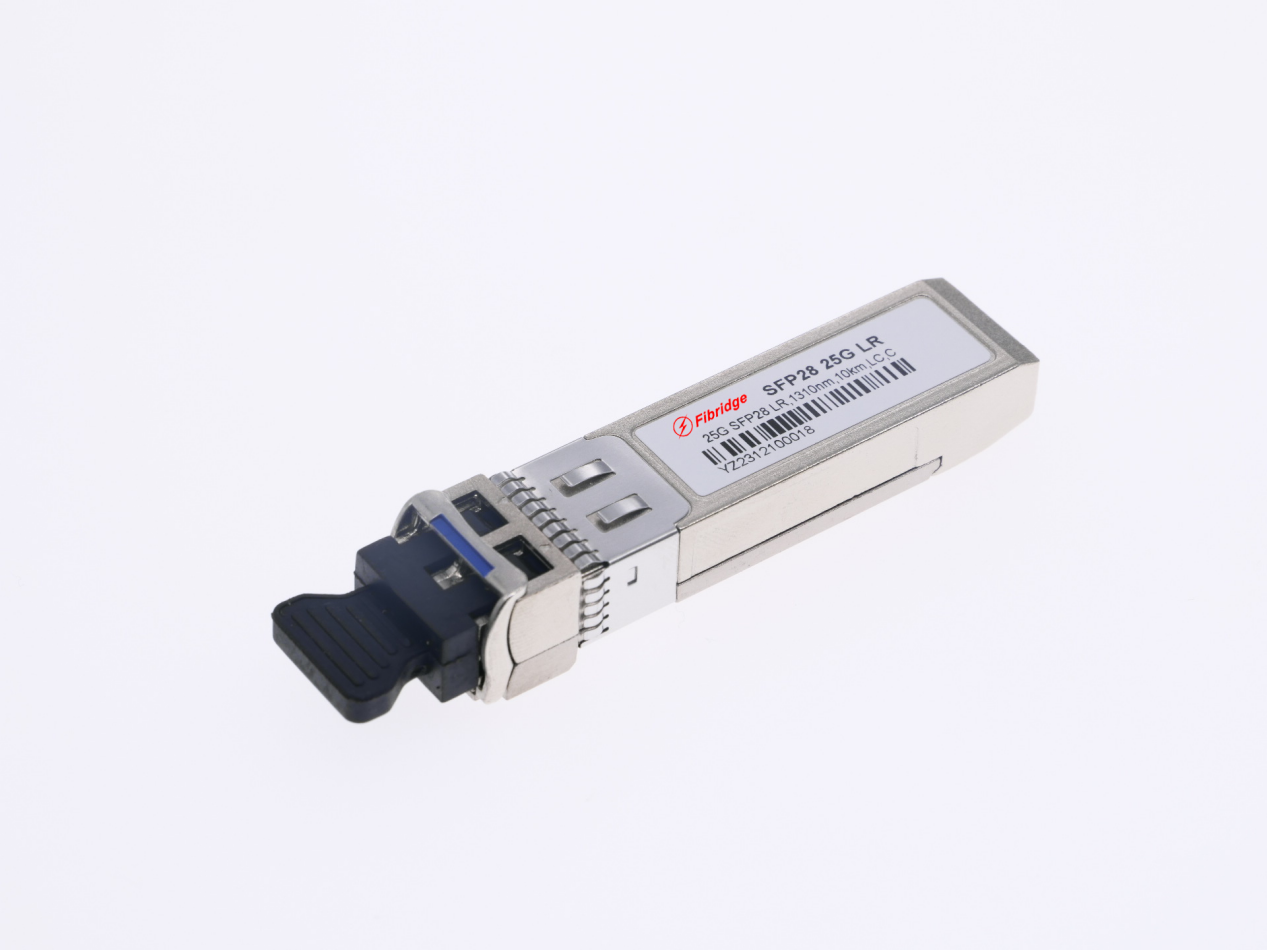

2.4 SFP28封装

封装SFP28具有SFP+相同的尺寸，是封装SFP+的加强版，可支持单通道25Gb/s的速率。广泛应用于25G以太网和100G（4x25Gbps）以太网中。

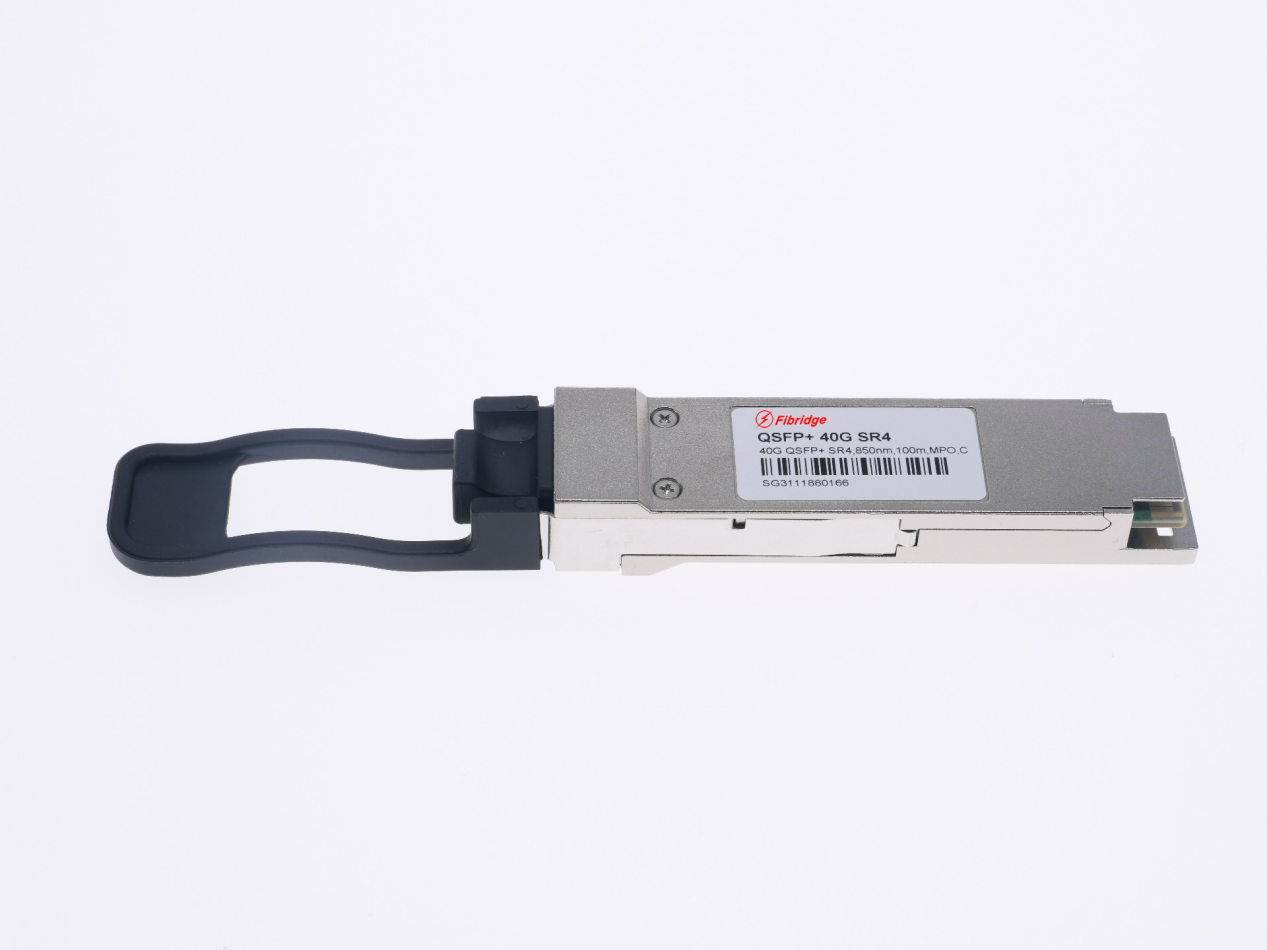

2.5 QSFP+封装

QSFP+ 封装的光模块是具备四个10G通道，传输速率可达40Gbps，是四通道小型可热插拔光模块，接口类型通常采用LC接口，或者MPO/MTP接口，符合40G以太网等多种标准。

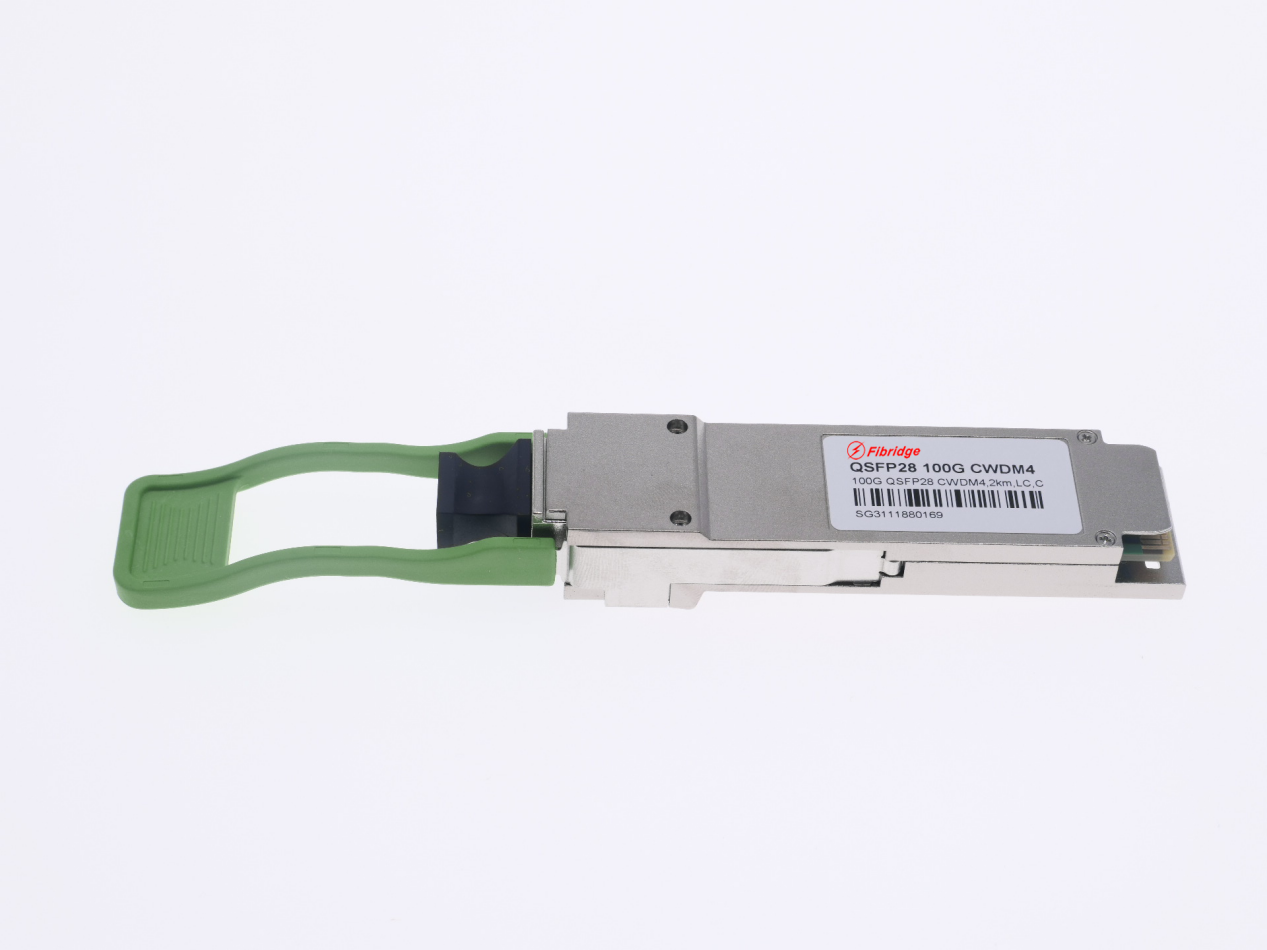

2.6 QSFP28封装

QSFP28封装的光模块可支持4通道传输，每条通道数据速率为25Gbit/s，因成本和功耗低等优势，成为了100G网络的主要封装方式。



 2.7 QSFP56封装200G

QSFP56 200G 850nm SR4 100m DSP

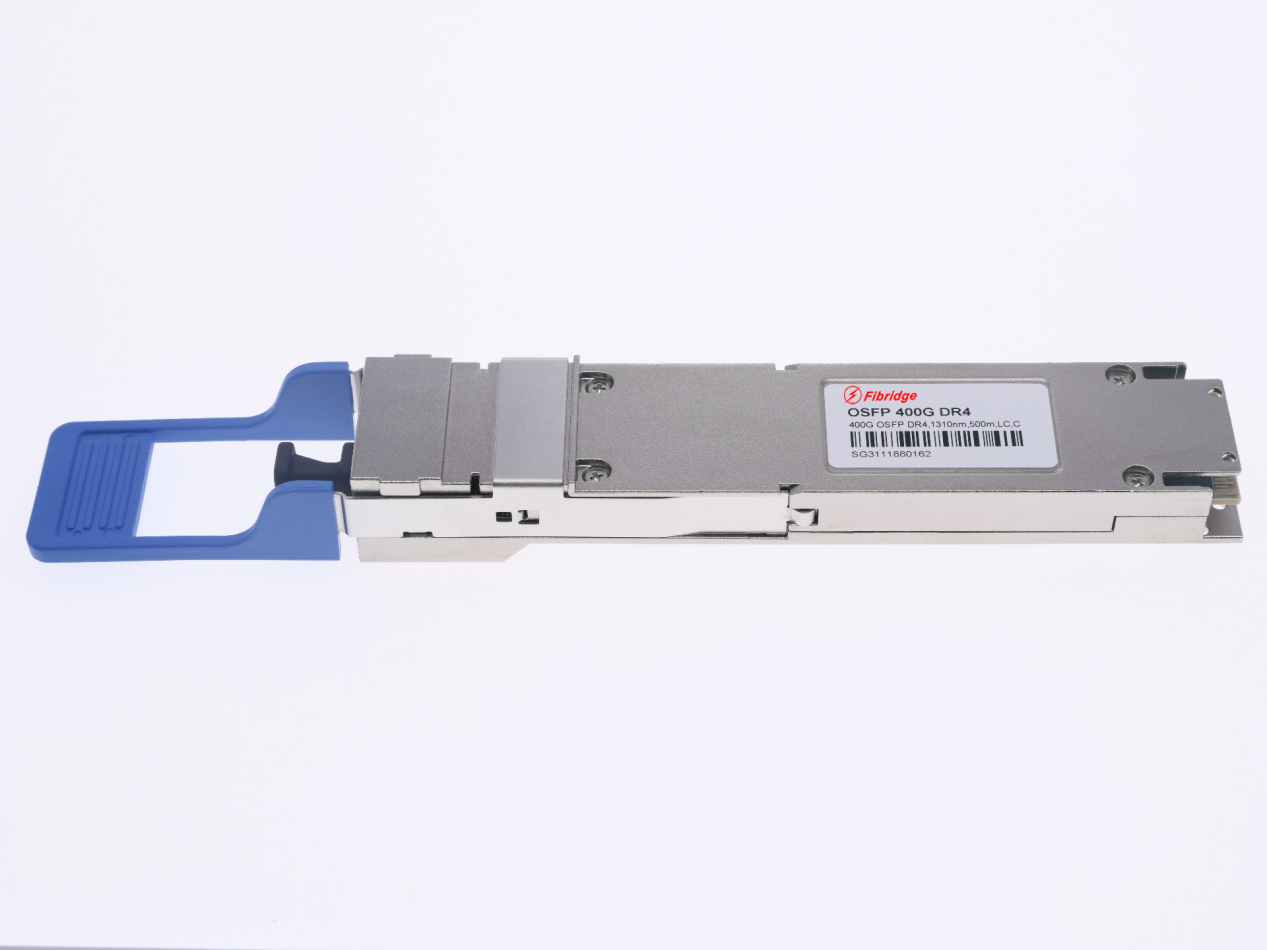

2.8 QSFP56封装400G

OSFP 400G 850nm





以下是商用市场上可以购买到的各种光模块型号

描述

SFP 155M 1310nm 2Km LC

SFP 155M 1310nm 20Km LC

SFP 155M 1310nm 40Km LC

SFP 155M 1550nm 80Km LC

SFP 155M 1550nm 120km LC

SFP 1.25G 850nm 550m LC

SFP 1.25G 1310nm 20Km LC

SFP 1.25G 1310nm 40Km LC

SFP 1.25G 1550nm 40Km LC

SFP 1.25G 1550nm 80Km LC

SFP 1.25G 1550nm 100Km LC

SFP 1.25G 1550nm 120Km LC

SFP 2.5G 850nm 550M LC

SFP 2.5G 1310nm 20Km LC

SFP 2.5G 1310nm 40Km LC

SFP 2.5G 1550nm 80Km LC

SFP 2.5G 1550nm 120km LC

SFP 155M Tx1310/Rx1550 20Km LC

SFP 155M Tx1550/Rx1310 20Km LC

SFP 155M Tx1310/Rx1550 40Km LC

SFP 155M Tx1550/Rx1310 40Km LC

SFP 155M Tx1490/Rx1550 80Km LC

SFP 155M Tx1550/Rx1490 80Km LC

SFP 155M Tx1490/Rx1550 120Km LC

SFP 155M Tx1550/Rx1490 120Km LC

SFP 1.25G Tx1310/Rx1550 3Km LC

SFP 1.25G Tx1550/Rx1310 3Km LC

SFP 1.25G Tx1310/Rx1550 20Km LC

SFP 1.25G Tx1550/Rx1310 20Km LC

SFP 1.25G Tx1310/Rx1550 40Km LC

SFP 1.25G Tx1550/Rx1310 40Km LC

SFP 1.25G Tx1490/Rx1550 80Km LC

SFP 1.25G Tx1550/Rx1490 80Km LC

SFP 1.25G Tx1490/Rx1550 120Km LC

SFP 1.25G Tx1550/Rx1490 120Km LC

SFP 2.5G Tx1310/Rx1550 20Km LC

SFP 2.5G Tx1550/Rx1310 20Km LC

SFP 2.5G Tx1310/Rx1550 40Km LC

SFP 2.5G Tx1550/Rx1310 40Km LC

SFP 2.5G Tx1490/Rx1550 80Km LC

SFP 2.5G Tx1550/Rx1490 80Km LC

SFP 2.5G Tx1490/Rx1550 120Km LC

SFP 2.5G Tx1550/Rx1490 120Km LC

SFP 155M Tx1310/Rx1550 20Km SC

SFP 155M Tx1550/Rx1310 20Km SC

SFP 155M Tx1310/Rx1550 40Km SC

SFP 155M Tx1550/Rx1310 40Km SC

SFP 155M Tx1490/Rx1550 80Km SC

SFP 155M Tx1550/Rx1490 80Km SC

SFP 155M Tx1490/Rx1550 120Km SC

SFP 155M Tx1550/Rx1490 120Km SC

SFP 1.25G Tx1310/Rx1550 3Km SC

SFP 1.25G Tx1550/Rx1310 3Km SC

SFP 1.25G Tx1310/Rx1550 20Km SC

SFP 1.25G Tx1550/Rx1310 20Km SC

SFP 1.25G Tx1310/Rx1550 40Km SC

SFP 1.25G Tx1550/Rx1310 40Km SC

SFP 1.25G Tx1490/Rx1550 80Km SC

SFP 1.25G Tx1550/Rx1490 80Km SC

SFP 1.25G Tx1490/Rx1550 120Km SC

SFP 1.25G Tx1550/Rx1490 120Km SC

SFP 2.5G Tx1310/Rx1550 20Km SC

SFP 2.5G Tx1550/Rx1310 20Km SC

SFP 2.5G Tx1310/Rx1550 40Km SC

SFP 2.5G Tx1550/Rx1310 40Km SC

SFP 2.5G Tx1490/Rx1550 80Km SC

SFP 2.5G Tx1550/Rx1490 80Km SC

SFP 2.5G Tx1490/Rx1550 120Km SC

SFP 2.5G Tx1550/Rx1490 120Km SC

SFP+ 10G 850nm 300M LC

SFP+ 10G 1310nm 10Km LC

SFP+ 10G 1310nm 40Km LC

SFP+ 10G 1550nm 40Km LC

SFP+ 10G 1550nm 80Km LC

SFP+ 10G 1550nm 120Km LC

SFP+ 10G BIDI TX1270/RX1330nm 10km LC DDM

SFP+ 10G BIDI TX1330/RX1270nm 10km LC DDM

SFP+ 10G BIDI TX1270/RX1330nm 20km LC DDM

SFP+ 10G BIDI TX1330/RX1270nm 20km LC DDM

SFP+ 10G BIDI TX1270/RX1330nm 40km LC DDM

SFP+ 10G BIDI TX1330/RX1270nm 40km LC DDM

SFP+ 10G BIDI TX1270/RX1330nm 60km LC DDM

SFP+ 10G BIDI TX1330/RX1270nm 60km LC DDM

SFP+ 10G BIDI TX1490/RX1550nm 80km LC DDM

SFP+ 10G BIDI TX1550/RX1490nm 80km LC DDM

SFP28 16G 850nm 100m MM LC DDM

SFP28 25G 850nm 100m MM LC DDM

SFP28 25G 850nm 300m MM LC DDM

SFP28 25G 1310nm 10Km SM LC DDM

SFP28 25G 1310nm 40Km SM LC DDM

SFP28 25G CWDM (1270~1370)

SFP+ 25G 1270/1330nm 10km LC DDM

SFP+ 25G 1330/1270nm 10km LC DDM

SFP+ 25G 1270/1330nm 40km LC DDM

SFP+ 25G 1330/1270nm 40km LC DDM

SFP28 32G 850nm 100m MM LC DDM

QSFP+ 40G 850nm 150M MPO DDM

QSFP+ 40G 850nm 300M MPO DDM

QSFP+ 40G 1310nm 10KM LC DDM

QSFP+ 40G 1310nm 40KM LC DDM

QSFP28 100G 850nm 100m MPO DDM

QSFP28 100G 850nm 300m MPO DDM

QSFP28 100G 1310nm 10Km LC DDM

QSFP28 100G 1310nm 40Km LC DDM

SFP+ 10G AOC 1M

SFP+ 25G AOC 1M

QSFP+ 40G AOC 1M

40G QSFP+ TO 4*10G SFP+ AOC 1M

QSFP28 100G AOC 1M

100G QSFP28 TO 4*25G SFP28 AOC 1M

QSFP28 100G  CWDM4 10KM

QSFP28 100G  CWDM4 2KM

QSFP56 200G 850nm SR4 100m DSP

QSFP56 200G 850nm SR4 100m CDR

QSFP-DD 400G 850nm SR8  70m DSP

QSFP-DD 400G 850nm SR8  70m CDR

 QSFP56 200G AOC 1M

200G QSFP56 TO 2*100G QSFP56 AOC 1M

QSFP-DD 400G AOC 1M

QSFP28 100G 850nm 100m MDC

QSFP28 100G  10Km MDC

 QSFP56 200G 850nm SR4 100m MDC

QSFP-DD 400G 850nm SR8 70m MDC

OSFP 400G 850nm SR4 100M JH

QSFP-DD 400G 850nm SR4 100M JH

SFP 1.25G CWDM 1271~1371 10-20KM

SFP 1.25G CWDM 1391~1451 10-20KM

SFP 1.25G CWDM 1471~1571 10-20KM

SFP 1.25G CWDM 1591~1611 10-20KM

SFP 1.25G CWDM 1271~1371 40KM

SFP 1.25G CWDM 1391~1451 40KM

SFP 1.25G CWDM 1471~1571 40KM

SFP 1.25G CWDM 1591~1611 40KM

SFP 1.25G CWDM 1271~1371 80KM

SFP 1.25G CWDM 1391~1451 80KM

SFP 1.25G CWDM 1471~1571 80KM

SFP 1.25G CWDM 1591~1611 80KM

SFP+ 10G CWDM 1271~1371 10-20KM

SFP+ 10G CWDM 1391~1451 10-20KM

SFP+ 10G CWDM 1471~1571 10-20KM

SFP+ 10G CWDM 1591~1611 10-20KM

 SFP+10G DWDM Tunable 80KM

 SFP+10G DWDM Tunable 40KM
